Fasce dal carico elevato per cilindri
Letteratura e fogli dati
19K
19K (mm)
Fasce di supporto per applicazioni idrauliche e pneumatiche
- vantaggi
- Caratteristiche Parametri
- Vista dell'installazione
| Nylon stabilizzato al calore—la stessa capacità di carico del bronzo |
| Le fasce di supporto che possono essere sostituite prevengono il contatto tra superfici metalliche e allungano la durata degli apparati |
| Riducono il movimento radiale aumentando così la durata della tenuta |

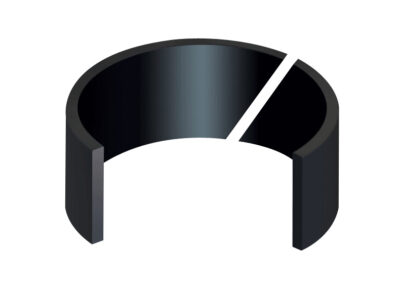

| Il design split riduce i tempi di fermo |
| Materiale** (denominazione) | Gamma dimensioni* mm (pollici) | Temperatura ˚C ( ˚F) | Resistenza a compressione MPa (psi) ASTM D695 | Velocità m/s (piedi/min) | ||||||
| AWC660 nylon caricato di vetro al 40% | fino a 508 (fino a 20) | -40 ─ 121 (-40 ─ 250) |
158.8 (23000) | 1.25 (250) | ||||||
| Design in mm del 19K | ||||||||||
| Sezione trasversale (S), mm | Altezza (H1), mm | Gamma diametro esterno (D.Est.), mm | ||||||||
| 2,5 | 5 | 20 ─ 140 | ||||||||
| 2,5 | 9 | 55 ─ 220 | ||||||||
| 2,5 | 14 | 70 ─ 400 | ||||||||
| 2,5 | 24 | 315 ─ 400 | ||||||||
