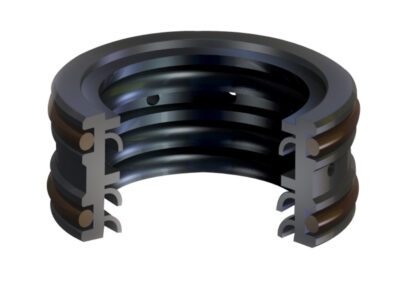

Tenuta a cartuccia ad alto rendimento per la tenuta di polveri e fluidi viscosi
Letteratura e fogli dati30KC
Tenuta fluidi viscosi e polveri
- vantaggi
- Caratteristiche Parametri
- Vista dell'installazione
Supera le prestazioni delle baderne convenzionali realizzando la tenuta di fluidi viscosi e polveri secche |
Design versatile della cartuccia che diminuisce i tempi di fermo ed è facile da installare |
Migliora il rendimento delle baderne a compressione, materiali diversi a base di PTFE |
Cartucce personalizzate secondo le dimensioni degli apparati |
Materiale (combinazione) (adattatori/anelli di tenuta) | Dim. albero* mm (poll.) | Temperatura ˚C ( ˚F) | Velocità m/s (piedi/min) | Pressione MPa (psi) | Superficie di contatto (Rockwell C) | Finitura superficiale µm Ra (µ pollice) | Utilizzo consigliato |
AWC100 (PTFE) Poliammide |
25 ─ 200 (1 ─ 8) | -20 ─ 150 (-30 ─ 300) | Fino a 5 (984) | a 1 (150) | 45 | Dinamica 0.2 ─ 0.4 (8 ─ 16) Statica da 0,4 a 0,8 (da 16 a 32) |
Eccellente a secco Eccellente con basse viscosità (<2 000 cp) Polveri, olio, resine, colle, vernici No acqua e vapore |
0 Molibdeno e vetro |
45 | Eccellente con alte viscosità (>2000 cp) Buono a secco, acqua o vapore |
|||||
0 Carbone e grafite |
55 | Eccellente con acqua o vapore Buono a secco e con viscosità bassa Polveri, asfalto, argilla, fanghiglie |
|||||
AWC510 Minerale (elencato FDA) | 55 | Eccellente a secco Buono con acqua o vapore Cioccolato e sciroppi No in liquidi a base di petrolio |
|||||
* Contattare il proprio rivenditore Chesterton per dimensioni maggiori | |||||||
** Elastomeri forniti a base di fluoroelastomeri (elencato FDA con AWC510) | |||||||
*** *** Eccentricità fino a 0.15 mm (0.005 poll.) |
